Manual de Operación y Mantenimiento del Sistema de Captación
de Agua de Lluvia de Cherán, Michoacán
43
TANQUE DE
REGULARIZACIÓN
TUBERÍA PARA
LIMPIEZA
CAJA DE
VÁLVULAS 1
CAJA DE
VÁLVULAS 2
CAJA
ROMPEDORA 2
CAJA
ROMPEDORA 1
CAJA DE VÁLVULA 3
DERIVACIÓN DEL SISTEMA
HOYA DE
ALMACENAMIENTO
Abastecimiento al
tanque de regularización
1. Cerrar la válvula de entrada de la caja
rompedora 2.
6. Veri car que no uya agua en la caja rompedora 1.
7. Cerrar la válvula que da servicio al tanque de
regularización ubicada en la caja de válvulas 3.
8. Revisar que la tubería se haya vaciado por
completo, ya que no se debe quedar agua en la línea
de conducción, debido a que en caso de existir una
fuga imperceptible podría ocasionar que el agua
almacenada en la tubería se desperdicie, situación
que no debe ocurrir para aprovechar al máximo
el agua de la hoya.
2. Abrir la válvula de servicio al tanque de
regularización ubicada en la caja de válvulas 3.
3. Veri car que la válvula de entrada y salida de la
caja rompedora 1 están abiertas y revisar que el
otador no este atorado.
4. Abrir la válvula principal ubicada en la caja de
válvulas 1. Considerando un tiempo aproximado de
20 segundos para la apertura.
5. En el momento que se desee cerrar el servicio al
tanque de regularización se deberá cerrar la válvula
principal ubicada en la caja de válvulas 1.
Abastecimiento del tanque de regularización.
Para abastecer al tanque de regularización el cual suministra agua a la población
en caso de un evento de escasez, se debe seguir el siguiente procedimiento
(
y
):

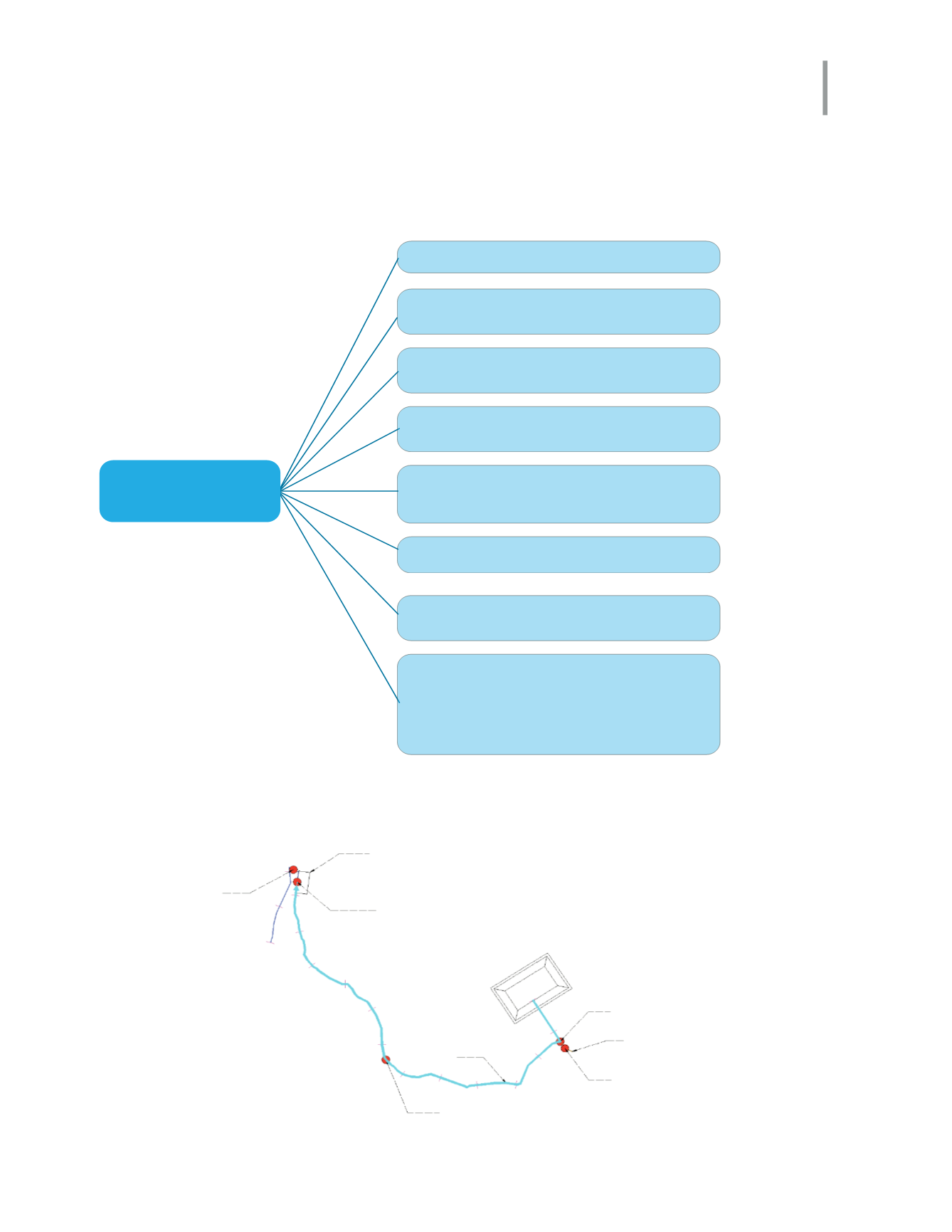

Figura 26. Abastecimiento al tanque de regularización.
Figura 27. Servicio al tanque de regularización
