en otras palabras calibrar el equipo. Lo anterior se realiza con el siguiente procedimiento
volumétrico:
a) Se utiliza un recipiente de volumen conocido.
b) Con la ayuda de un cronómetro se mide el tiempo de llenado del recipiente. Vale la
pena señalar que el tiempo de las pruebas se relaciona con el horario que señala el
propio registrador (data logger).
c) Durante el llenado del recipiente de forma simultánea se revisa que el medidor señale
el volumen empleado durante la actividad.
d) Finalmente se exportan los datos desde el registrador a la computadora, empleando el
software Radlog versión 3.25 de RADCOM Technologies Ltd, y se aplica la expresión
siguiente:
F V
V
data
c
=
3.1.1
donde:
F
= factor de conversión de un pulso a gasto medido
V
c
= volumen del recipiente
V
data
= total de unidades registradas
La Figura 3.1.4 muestra un ejemplo de la variación de las lecturas del equipo en una cali-
bración. En este ejemplo el tiempo de llenado del recipiente de 20 litros fue de 148 segundos
y el total de unidades registradas fue de 1064, por lo que el factor de corrección es igual a
20/1064= 0.01879 L/s por cada unidad marcada por el equipo. El gasto que fluyó a través del
medidor fue de 20/148=0.1351 L/s, correspondiente a 7.19 unidades. Dado que el equipo solo
registra números enteros, las lecturas oscilaron entre 7 y 8 unidades con una predominancia
de las 7 unidades.

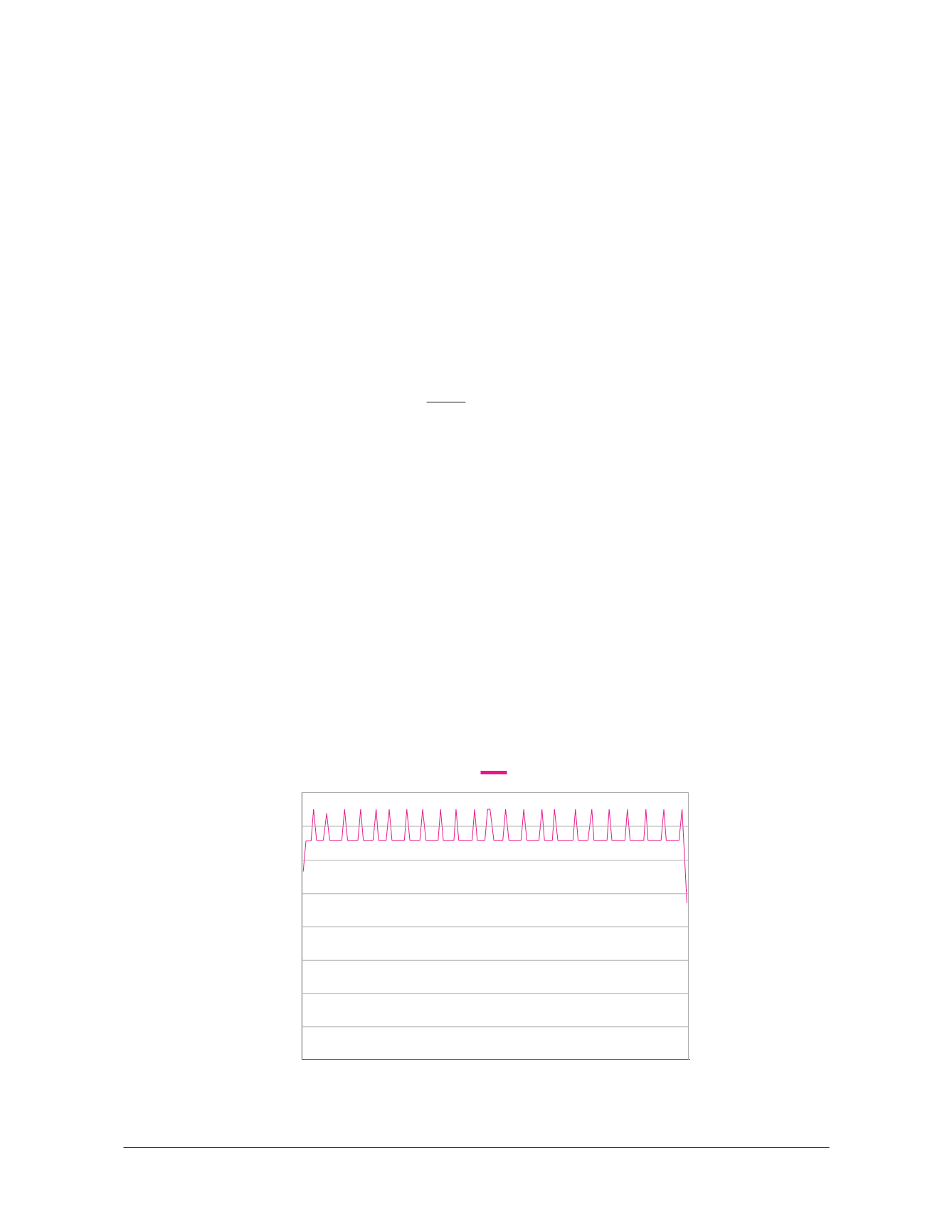

Figura 3.1.4 Lecturas en la calibración del equipo
0.16
Gasto (L/s)
Tiempo(s)
Consumo calibrado
1 7 13 19 25 31 37 43 49 55 61 67 73 79 85 91 97
103 109 115 121 127 133 139 145
