Como submodelo de calidad del agua se implementó un nuevo módulo dentro del SCA-
DRED, basado en los métodos descritos en Tzatchkov y Arreguín (1996) de cálculo de la
calidad del agua con flujo permanente. Este módulo consiste en lo siguiente (Figura 1.5.1):
1. Introducción de datos. Se introducen por medio de dos archivos: fuentes de concentra-
ción conocida (Figura 1.5.2) y coeficientes de reacción (Figura 1.5.3).
2. Simulación o corrida.
3. Visualización de resultados en archivos con tablas por tramos y por nodos (Figura
1.5.4).
En la Figura 1.5.4 se aprecia la concentración calculada con el modelo
para cada nodo, la
influencia que tiene la fuente ubicada en el nodo 8000, sobre el consumo en los nodos y los
tiempos máximos, medios y mínimos de la trayectoria del agua dentro de las tuberías, desde
la fuente hasta cada nodo. El modelo obtiene una tabla de este tipo para cada nodo fuente
(nodo con concentración conocida) en la red.

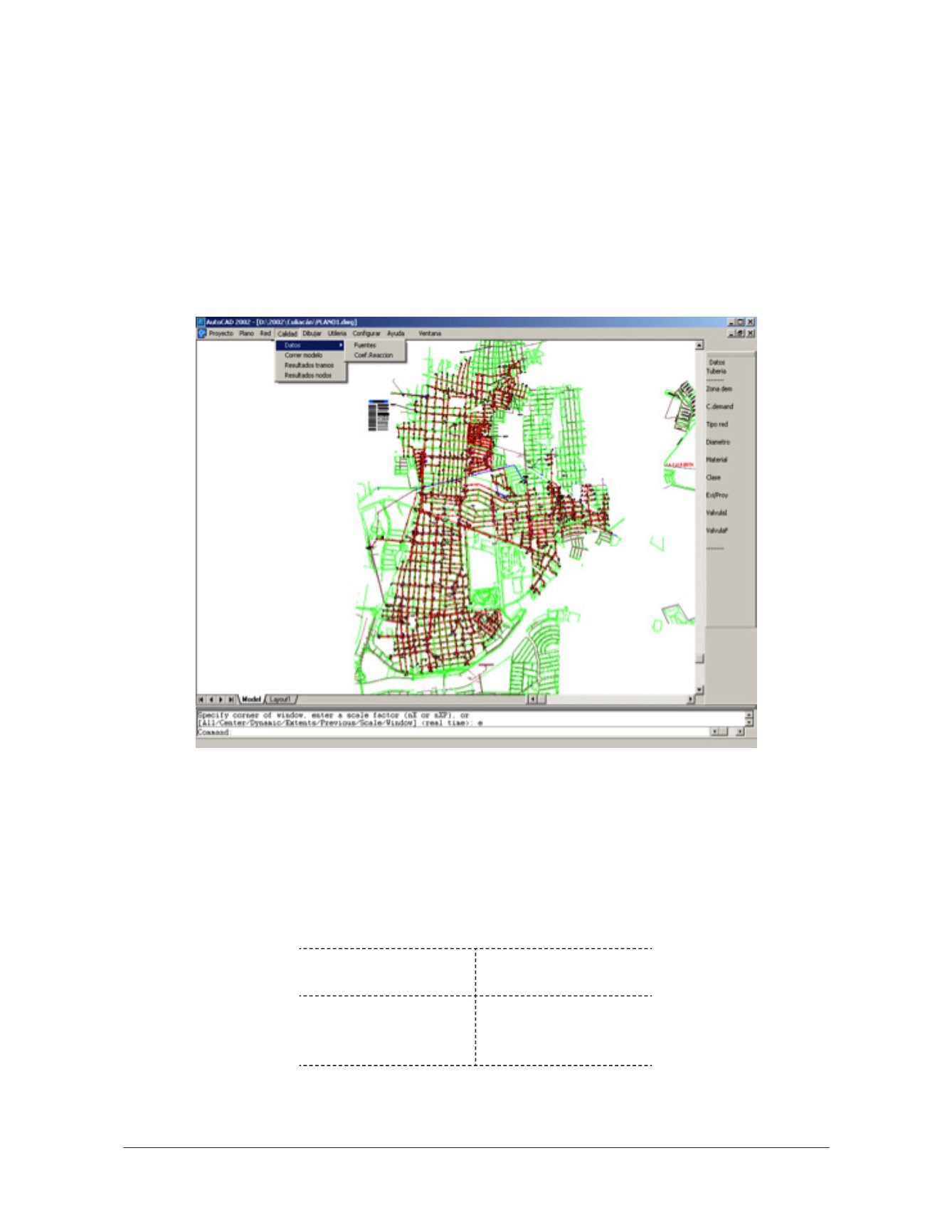

Figura 1.5.1 Red de distribución de la zona Norte digitalizada e incorporación del menú
de calidad del agua dentro del sistema SCADRED
Figura 1.5.2 Contenido del archivo de concentración dada en las fuentes
del nuevo módulo del SCADRED
Crucero
Concentración
(mg/L)
8000
1.67
3004
1.65
8011
1.42
