Metodología
Este estudio se realizó en la planta piloto del Centro Universitario de la Ciénega, por un periodo
de 18 semanas durante los meses de agosto a diciembre del 2013 y se prolongará hasta mayo del
2014. La instalación consta de tres sistemas de humedales híbridos y su duplicado, todos
protegidos de la lluvia y la radiación solar directa. La configuración del primer sistema (S1) tiene
como primera etapa de tratamiento un HSSFH y lagunas de estabilización (LE) como segunda
etapa. El segundo sistema (S2) se conforma de un HSSFH como primera etapa y un HSSFV
como segunda etapa. Por último, el tercer sistema (S3) consta de un HSSFV como primera etapa
y un HFSSH como segunda etapa. Las celdas utilizadas para los humedales fueron fabricadas de
fibra de vidrio con las siguientes dimensiones largo, ancho y profundad. 1.2 x 0.4 x 0.5 (m), 0.48
x 0.48 x 1 (m), y 0.7 x 0.7 x 0.7 (m) para los HFSSH, HFSSV y LE, respectivamente.

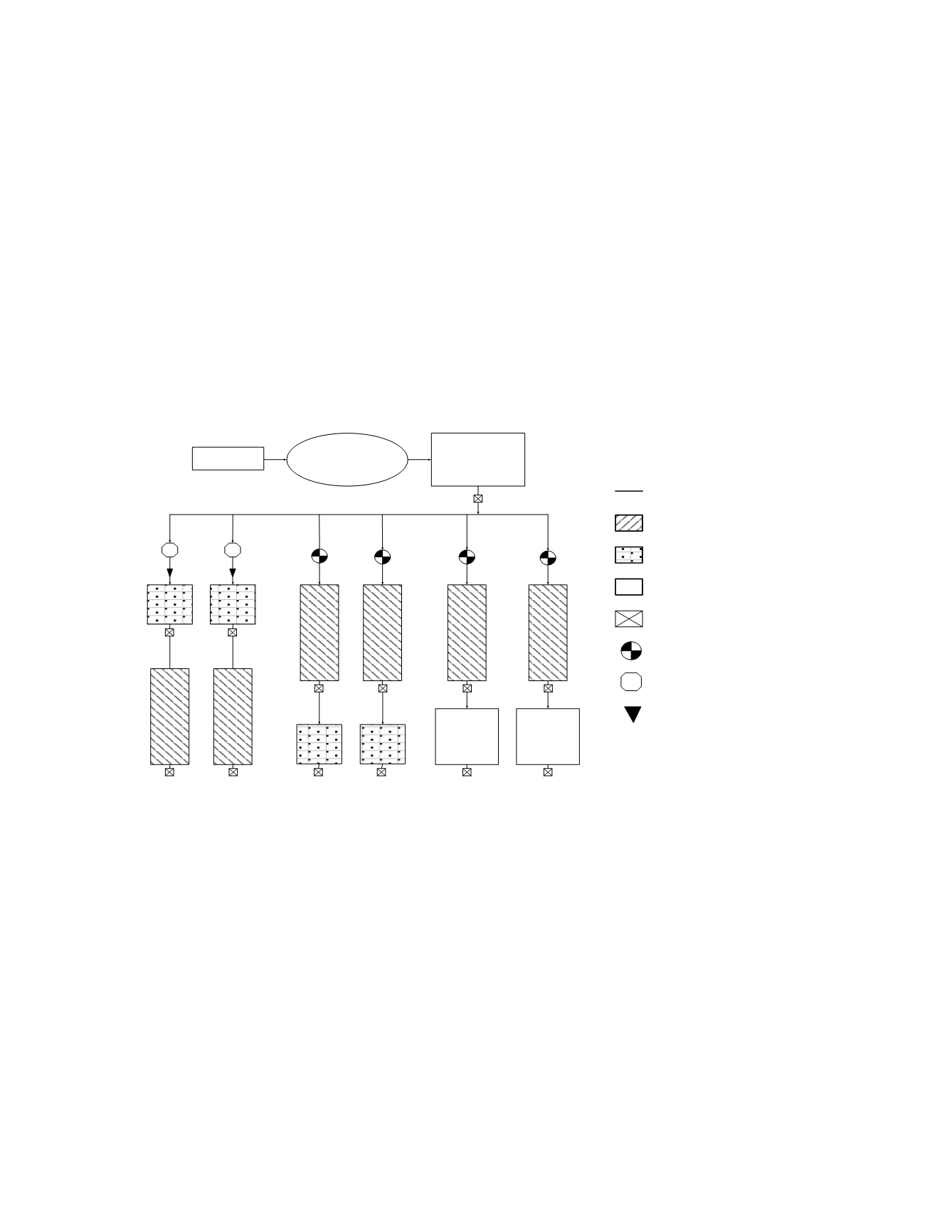

Fig. 1 – Esquema de humedales híbridos estudiados, S1: HSSFH-LE; S2: HSSFH-HSSFV; S3:
HSSFV-HSSFH
En los HSSFH se plantó un policultivo de macrófitas como vegetación emergente
(Zantedeschia
aethiopica
,
Iris sibirica
,
Thypha latifolia)
. Esto, con el objetivo de promover el desarrollo de una
mayor variedad de microorganismos que coadyuvaran en la biodegradación de la carbamazepina.
A diferencia de los HSSFH, en los HSSFV sólo se utilizó una especie de planta (
Strelitzia
reginae)
como vegetación emergente. En ambas configuraciones el sustrato utilizado fue
tezontle, el cual es una roca volcánica de bajo costo y con una gran abundancia en México. El
influente utilizado, fue una porción de las aguas residuales generadas en el mismo centro
educativo. En el S1 y S2 se utilizo un régimen de flujo continuo de 23 mL min
-1
. En contraste, en
el S3 se utilizo un régimen de flujo intermitente, descargando 3 L cada 2 horas. La concentración
utilizada fue de 25 µg/L, la cual se obtuvo agregando 10 mg de carbamazepina a 400 L de agua
residual en el depósito de alimentación (Fig. 1).
Deposito de
alimentación
(adición de CBZ)
Deposito general de
agua residual
(sedimentación)
Agua residual
S3
S2
S1
Línea de agua
HSSFH
LE
HSSFV
Punto de muestreo
Válvula
Deposito de almacenamiento
Bomba
