continuo y suministro intermitente. La evolución del suministro de agua a la red con servi-
cio continuo se muestra en la Figura 4.2.2. El modelo con suministro intermitente abarca 5
ciclos de llenado de 2 horas durante toda la simulación de 168 horas.
El área de servicio comprende 462 predios y 2310 habitantes. La longitud total de las tuberías
en la red es 4.090 m, con diámetros que varían de 50 a 150 milímetros, 24 tinacos que están
ubicados a cierta altura de la toma, un nodo de demanda por cada tinaco, la cual tiene un
comportamiento estocástico. La fuente de suministro es un tanque. En la Figura 4.2.3 se
muestra la evolución del llenado de uno de los tinacos de la red considerando el suministro
continuo durante las primeras 50 horas de simulación. Se observa que el tinaco se llena
después de una hora y así permanece durante toda la simulación. En la Figura 4.2.4 se mues-
tra la gráfica de la edad del agua dentro del tinaco para el suministro continuo, donde se
aprecia que el agua permanece aproximadamente 72 horas durante las 168 horas de toda la
simulación. Enseguida se muestra en la Figura 4.2.5 la concentración del cloro dentro del
mismo tinaco, el cual muestra que dicha concentración decrece hasta 0.30 mg/L, valor que
está muy cerca del límite inferior permisible por la norma.
En la Figura 4.2.6 se muestra la evolución del abastecimiento de la fuente para el caso de
suministro intermitente. En la Figura 4.2.7 se muestra la evolución del llenado del mismo
tinaco, donde se observa que no alcanza a llenarse completamente en la primera etapa de
suministro, después el tinaco se vacía en el tiempo que ha sido interrumpido el servicio.
Este comportamiento se presenta durante toda la simulación. En la Figura 4.2.8 se muestra
que el tiempo de residencia dentro del agua va variando, crece cuando hay suministro y
decrece cuando el tinaco se está vaciando, producto de la interrupción del suministro. De la
misma manera la concentración del cloro aumenta cuando el tiempo de residencia es alto y
viceversa la concentración del cloro disminuye si el tiempo de residencia es alto.

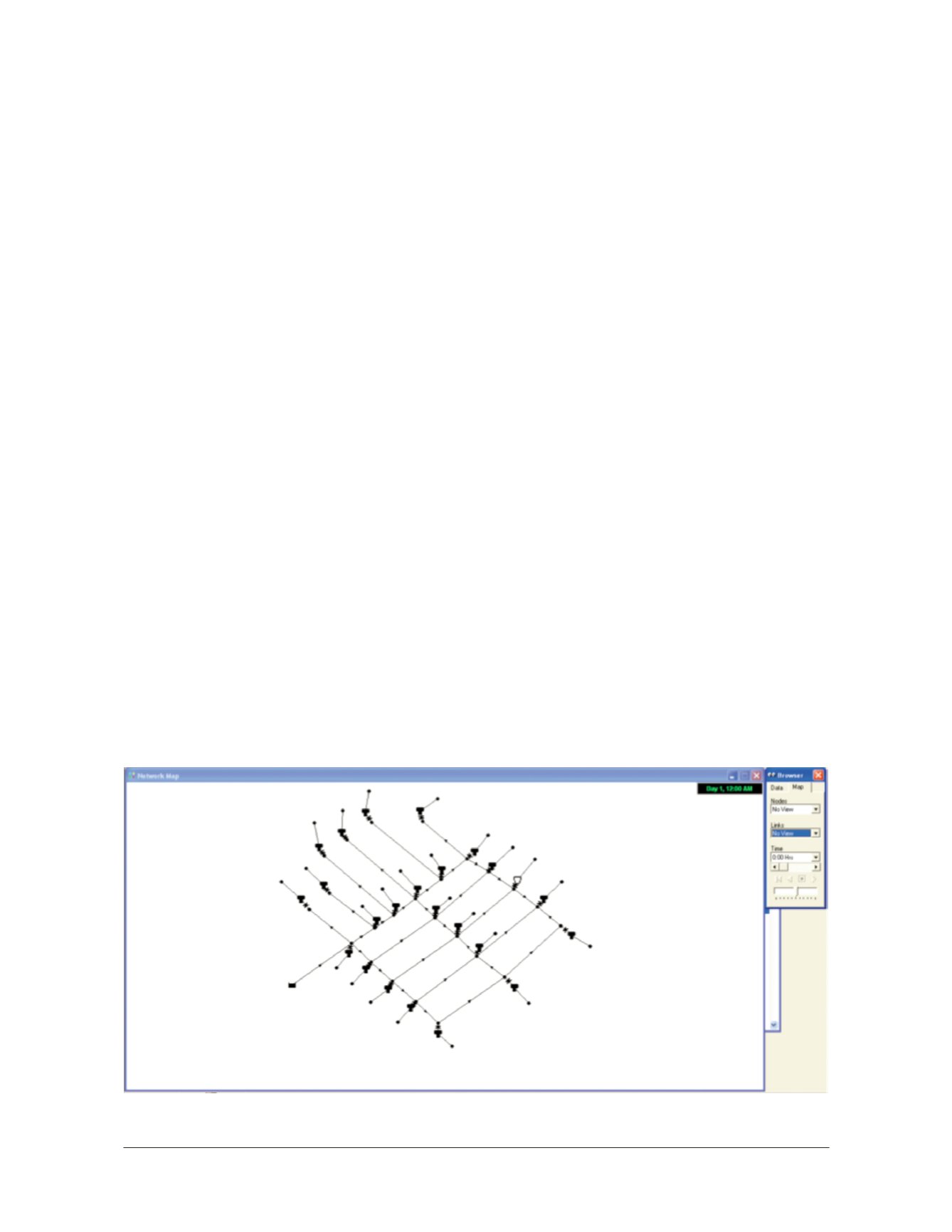

Figura 4.2.1 Red de distribución de agua modelada con tinacos.
